Газоанализатор технологических процессов "Кедр 1А"

Каталог » Газоанализатор технологических процессов

Цена: от 118000 руб.




Производитель Альфа-динамика

Газоанализатор Кедр-1А предназначен для измерения объемной доли одного из компонентов: окиси углерода, двуокиси углерода, метана, двуокиси серы, ацетилена в сложной газовой смеси при производстве аммиака, метанола, ацетилена и других технологических процессах.

Принцип действия
- оптико-абсорбционный
Способ отбора пробы - принудительный.
Тип газоанализатора - стационарный.
Исполнение -  по ГОСТ 12997-84.
Использование - взрывобезопасные зоны помещений.

Технические характеристики:

Диапазон измерений в зависимости от исполнения см. Раздел «Исполнение газоанализатора КЕДР»
Основная приведенная погрешность см. Раздел «Исполнение газоанализатора КЕДР»
Выходной сигнал (0-5) мА или (4-20) мА

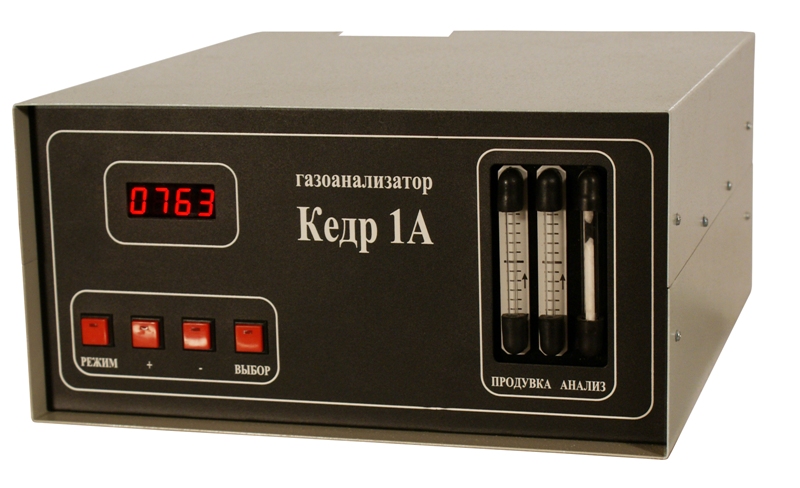

Индикация светодиодный дисплей
Время установления выходного сигнала 9 c
Время работы без подстройки, не менее 14 суток
Параметры анализируемой газовой смеси:
- температура от +5 до +50 оС
- расход (50±15) л/ч
Температура окружающего воздуха от +5 до +50 оС
Питание 220 В, 50 Гц
Потребляемая мощность 45 ВА
Габаритные размеры (180х360х420) мм
Масса 12 кг

Исполнения газоанализатора КЕДР

Наименование
газоанализатора
Диапазон измерения, %(об.),
определяемый компонент
Основная приведенная
погрешность, % от ДИ
Кедр 1А – 02
Кедр 1А – 02.1
0 – 0,01 % СН4 ±10
±10
Кедр 1А – 03
Кедр 1А – 03.1
0 – 0,02 % СН4 ±10
±10
Кедр 1А – 04
Кедр 1А – 04.1
0 – 0,05 % СН4 ±10
±10
Кедр 1А – 05
Кедр 1А – 05.1
0 – 0,1 % СН4 ±5
±5
Кедр 1А – 06
Кедр 1А – 06.1
0 – 0,2 % СН4 ±5
±5
Кедр 1А – 07
Кедр 1А – 07.1
0 – 0,5 % СН4 ±5
±5
Кедр 1А – 08
Кедр 1А – 08.1
Кедр 1А – 08С
Кедр 1А – 08.1С
0 – 1 % СН4 ±4
±4
±2
±2
Кедр 1А – 09
Кедр 1А – 09.1
Кедр 1А – 09С
Кедр 1А – 09.1С
0 – 2 % СН4 ±4
±4
±2
±2
Кедр 1А – 10
Кедр 1А – 10.1
Кедр 1А – 10С
Кедр 1А – 10.1С
0 – 5 % СН4 ±4
±4
±2
±2
Кедр 1А – 11
Кедр 1А – 11.1
Кедр 1А – 11С
Кедр 1А – 11.1С
0 – 10 % СН4 ±4
±4
±2
±2
Кедр 1А – 12
Кедр 1А – 12.1
Кедр 1А – 12С
Кедр 1А – 12.1С
0 – 20 % СН4 ±4
±4
±2
±2
Кедр 1А – 13
Кедр 1А – 13.1
Кедр 1А – 13С
Кедр 1А – 13.1С
0 – 50 % СН4 ±4
±4
±2
±2
Кедр 1А – 14
Кедр 1А – 14.1
Кедр 1А – 14С
Кедр 1А – 14.1С
0 – 100 % СН4 ±4
±4
±2
±2
Кедр 1А – 16
Кедр 1А – 16.1
0 – 0,01 % СО2 ±7
±7
Кедр 1А – 17
Кедр 1А – 17.1
0 – 0,02 % СО2 ±7
±7
Кедр 1А – 18
Кедр 1А – 18.1
0 – 0,05 % СО2 ±7
±7
Кедр 1А – 19
Кедр 1А – 19.1
0 – 0,1 % СО2 ±5
±5
Кедр 1А – 20
Кедр 1А – 20.1
0 – 0,2 % СО2 ±10
±10
Кедр 1А – 21
Кедр 1А – 21.1
0 – 0,5 % СО2 ±4
±4
Кедр 1А – 22
Кедр 1А – 22.1
Кедр 1А – 22С
Кедр 1А – 22.1С
0 – 1 % СО2 ±4
±4
±2
±2
Кедр 1А – 23
Кедр 1А – 23.1
Кедр 1А – 23С
Кедр 1А – 23.1С
0 – 2 % СО2 ±4
±4
±2
±2
Кедр 1А – 24
Кедр 1А – 24.1
Кедр 1А – 24С
Кедр 1А – 24.1С
0 – 5 % СО2 ±4
±4
±2
±2
Кедр 1А – 25
Кедр 1А – 25.1
Кедр 1А – 25С
Кедр 1А – 25.1С
0 – 10 % СО2 ±4
±4
±2
±2
Кедр 1А – 26
Кедр 1А – 26.1
Кедр 1А – 26С
Кедр 1А – 26.1С
0 – 20 % СО2 ±4
±4
±2
±2
Кедр 1А – 28
Кедр 1А – 28.1
Кедр 1А – 28С
Кедр 1А – 28.1С
0 – 50 % СО2 ±4
±4
±2
±2
Кедр 1А – 30
Кедр 1А – 30.1
0 – 0,01 % СО ±5
±5
Кедр 1А – 31
Кедр 1А – 31.1
0 – 0,02 % СО ±5
±5
Кедр 1А – 32
Кедр 1А – 32.1
0 – 0,05 % СО ±5
±5
Кедр 1А – 33
Кедр 1А – 33.1
0 – 0,1 % СО ±5
±5
Кедр 1А – 34
Кедр 1А – 34.1
0 – 0,2 % СО ±5
±5
Кедр 1А – 35
Кедр 1А – 35.1
0 – 0,5 % СО ±5
±5
Кедр 1А – 36
Кедр 1А – 36.1
Кедр 1А – 36С
Кедр 1А – 36.1С
0 – 1 % СО ±4
±4
±2
±2
Кедр 1А – 37
Кедр 1А – 37.1
Кедр 1А – 37С
Кедр 1А – 37.1С
0 – 2 % СО ±4
±4
±2
±2
Кедр 1А – 38
Кедр 1А – 38.1
Кедр 1А – 38С
Кедр 1А – 38.1С
0 – 5 % СО ±4
±4
±2
±2
Кедр 1А – 39
Кедр 1А – 39.1
Кедр 1А – 39С
Кедр 1А – 39.1С
0 – 10 % СО ±4
±4
±2
±2
Кедр 1А – 40
Кедр 1А – 40.1
Кедр 1А – 40С
Кедр 1А – 40.1С
0 – 20 % СО ±4
±4
±2
±2
Кедр 1А – 41
Кедр 1А – 41.1
Кедр 1А – 41С
Кедр 1А – 41.1С
0 – 50 % СО ±4
±4
±2
±2
Кедр 1А – 42
Кедр 1А – 42.1
Кедр 1А – 42С
Кедр 1А – 42.1С
0 – 100 % СО ±4
±4
±2
±2
Кедр 1А – 43
Кедр 1А – 43.1
0 – 0,05 % С2Н2 ±10
±10
Кедр 1А – 44
Кедр 1А – 44.1
0 – 0,1 % С2Н2 ±10
±10
Кедр 1А – 45
Кедр 1А – 45.1
0 – 0,2 % С2Н2 ±10
±10
Кедр 1А – 46
Кедр 1А – 46.1
0 – 0,5 % С2Н2 ±5
±5
Кедр 1А – 47
Кедр 1А – 47.1
0 – 1 % С2Н2 ±4
±4
Кедр 1А – 48
Кедр 1А – 48.1
0 – 2 % С2Н2 ±4
±4
Кедр 1А – 49
Кедр 1А – 49.1
0 – 5 % С2Н2 ±4
±4
Кедр 1А – 50
Кедр 1А – 50.1
0 – 10 % С2Н2 ±4
±4
Кедр 1А – 51
Кедр 1А – 51.1
0 – 20 % С2Н2 ±4
±4
Кедр 1А – 52
Кедр 1А – 52.1
0 – 50 % С2Н2 ±8
±8
Кедр 1А – 53
Кедр 1А – 53.1
0 – 100 % С2Н2 ±8
±8
Кедр 1А – 55
Кедр 1А – 55.1
0,01 % SО2 ±8
±8
Кедр 1А – 56
Кедр 1А – 56.1
0,02 % SО2 ±8
±8
Кедр 1А – 57
Кедр 1А – 57.1
0,05 % SО2 ±5
±5
Кедр 1А – 58
Кедр 1А – 58.1
0 – 0,1 % SО2 ±8
±8
Кедр 1А – 59
Кедр 1А – 59.1
0 – 0,2 % SО2 ±8
±8
Кедр 1А – 60
Кедр 1А – 60.1
0 – 0,5 % SО2 ±5
±5
Кедр 1А – 61
Кедр 1А – 61.1
0 – 1 % SО2 ±8
±8
Кедр 1А – 62
Кедр 1А – 62.1
0 – 2 % SО2 ±8
±8
Кедр 1А – 63
Кедр 1А – 63.1
0 – 5 % SО2 ±4
±4
Кедр 1А – 64
Кедр 1А – 64.1
0 – 10 % SО2 ±6
±6
Кедр 1А – 65
Кедр 1А – 65.1
0 – 20 % SО2 ±6
±6
Кедр 1А – 66
Кедр 1А – 66.1
0 – 50 % SО2 ±8
±8
Кедр 1А – 67
Кедр 1А – 67.1
0 – 100 % SО2 ±8
±8
Кедр 1А – 68
Кедр 1А – 68.1
0 – 0,01 % NО ±6
±6
Кедр 1А – 69
Кедр 1А – 69.1
0 – 0,02 % NО ±6
±6
Кедр 1А – 70
Кедр 1А – 70.1
0 – 0,05 % NО ±6
±6
Кедр 1А – 71
Кедр 1А – 71.1
0 – 0,1 % NО ±6
±6
Кедр 1А – 72
Кедр 1А – 72.1
0 – 0,2 % NО ±6
±6
Кедр 1А – 73
Кедр 1А – 73.1
0 – 0,5 % NО ±6
±6
Кедр 1А – 74
Кедр 1А – 74.1
0 – 1 % NО ±6
±6
Кедр 1А – 75
Кедр 1А – 75.1
0 – 2 % NО ±6
±6
Кедр 1А – 76
Кедр 1А – 76.1
0 – 5 % NО ±6
±6
Кедр 1А – 77
Кедр 1А – 77.1
0 – 10 % NО ±6
±6
Кедр 1А – 78
Кедр 1А – 78.1
0 – 20 % NО ±6
±6
Кедр 1А – 79
Кедр 1А – 79.1
0 – 50 % NО ±6
±6
Кедр 1А – 80
Кедр 1А – 80.1
0 – 100 % NО ±6
±6
Кедр 1А – 82
Кедр 1А – 82.1
0 – 0,01 % N2О ±10
±10
Кедр 1А – 83
Кедр 1А – 83.1
0 – 0,02 % N2О ±10
±10
Кедр 1А – 84
Кедр 1А – 84.1
0 – 0,05 % N2О ±10
±10
Кедр 1А – 85
Кедр 1А – 85.1
0 – 0,1 % N2О ±10
±10
Кедр 1А – 86
Кедр 1А – 86.1
0 – 0,2 % N2О ±10
±10
Кедр 1А – 87
Кедр 1А – 87.1
0 – 0,5 % N2О ±6
±6
Кедр 1А – 88
Кедр 1А – 88.1
0 – 1 % N2О ±4
±4
Кедр 1А – 89
Кедр 1А – 89.1
0 – 2 % N2О ±4
±4
Кедр 1А – 90
Кедр 1А – 90.1
0 – 5 % N2О ±4
±4
Кедр 1А – 91
Кедр 1А – 91.1
0 – 10 % N2О ±4
±4
Кедр 1А – 92
Кедр 1А – 92.1
0 – 20 % N2О ±4
±4
Кедр 1А – 93
Кедр 1А – 93.1
0 – 50 % N2О ±4
±4
Кедр 1А – 94
Кедр 1А – 94.1
0 – 100 % N2О ±4
±4
Кедр 1А – 95 0 – 0,05 % NН3 ±4
Кедр 1А – 96 0 – 0,1 % NН3 ±4
Кедр 1А – 97 0 – 0,2 % NН3 ±4
Кедр 1А – 98 0 – 0,5 % NН3 ±4
Кедр 1А – 99 0 – 1 % NН3 ±4
Кедр 1А – 100 0 – 2 % NН3 ±4
Кедр 1А – 101 0 – 5 % NН3 ±4
Кедр 1А – 102 0 – 10 % NН3 ±4
Кедр 1А – 103 0 – 20 % NН3 ±4
Кедр 1А – 104 0 – 50 % NН3 ±8
Кедр 1А – 105 0 – 100 % NН3 ±8


Примечания: 1. Исполнения с индексом «С» имеют основную приведенную погрешность ±2 % от ДИ.

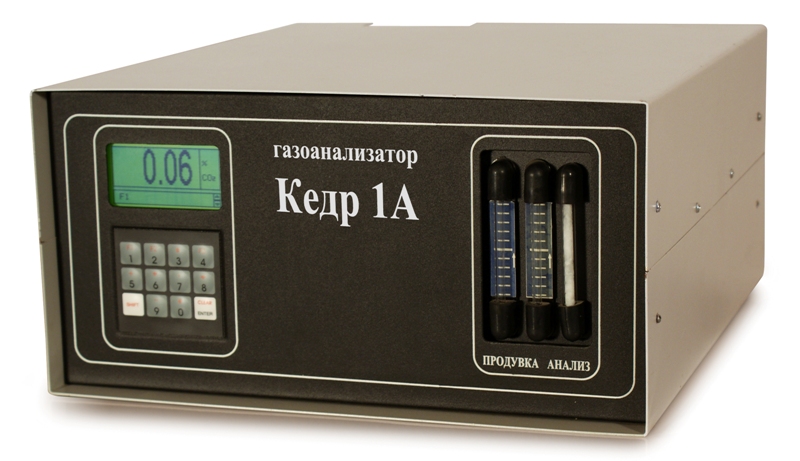

2. Исполнения, обозначенные как «.1», выполнены с применением ЖК-индикаторов.


Дополнительная информация

  • Газоанализатор имеет цифровую индикацию.
  • По заказу потребителя в комплект поставки газоанализатора могут включаться необходимые устройства подготовки пробы, стабилизатор давления газовой смеси, баллон с газовой смесью (ПГС).
